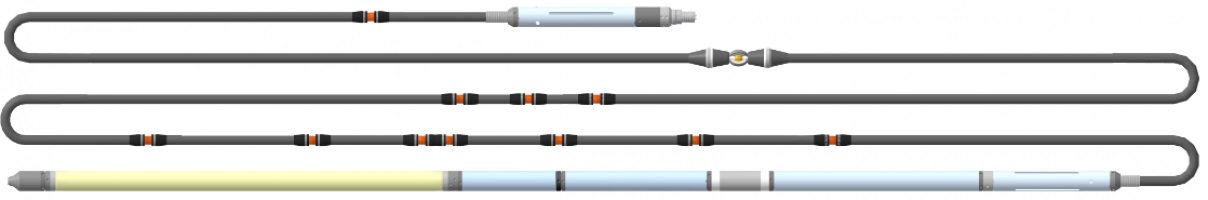

Прибор комплексный электрического каротажа К1А-723-М
Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе.
Прибор обеспечивает измерение электрических характеристик пород за один проход по интервалу исследований комплексом зондов БКЗ, зондом КС, зондом трехэлектродного БК, зондом ИК, резистивиметром, ПС.
Применяется для исследования необсаженных скважин, заполненных промывочной жидкостью на водной основе.
Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
Решает задачи электрического каротажа, выделения коллекторов, определения водо-и нефтенасыщенности.
Основные технические характеристики К1А-723-М
| Зонд | Единица измерения | Диапазон | Предел допустимой осн. погрешности |
| А8,0М1,0N А4,0М0,5N А2,0М0,5N N0,5М2,0A А1,0М0,1N |
Ом-м | 0,2-5000 | ±[3+0,05(xв/х-1)]% |
| А0,4М0,1N N11М0,5A |
0,2-1000 | ||
| БК | Ом-м | 0,2-10000 | ±10% |
| ИК (3И1) | мСм/м | 10-2500 | ±[5+0,1(xв/х-1)]% |
| Резистивиметр | Ом-м | 0,05-5 | ±[5+0,2(xв/х-1)]% |
| ПС | В | -0,5 - +0,5 | ±25% |
| Длина | 20470 мм |
| Длина корпуса | 3850 мм |
| Диаметр | 73 мм |
| Масса | 80 кг |
| Питание переменным током | 400 Гц, 400 мА |
| Макс. рабочая температура | 120°С |
| Макс. рабочее давление | 80 МПа |
| Скорость каротажа | 3000 м/ч |
