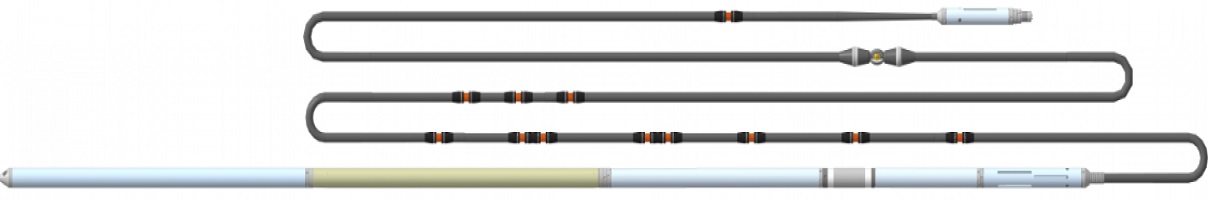

К1А-723-МИН Прибор комплексный электрического каротажа и инклинометрии
Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе
Прибор обеспечивает измерение за один проход по интервалу исследований комплексом зондов БКЗ, зондом КС, зондом трехэлектродного БК, зондом ИК, резистивиметром, ПС, инклинометром.
Применяется для исследования необсаженных скважин, заполненных промывочной жидкостью на водной основе.
Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
Решает задачи электрического каротажа, выделения коллекторов, определения водо- и нефтенасыщенности
Основные технические характеристики К1А-723-МИН
| Зонд | Единица измерения | Диапазон | Предел допустимой осн. погрешности |
| А8,0М1,0N А4,0М0,5N А2,0М0,5N N0,5М2,0A А1,0М0,1N А0,4М0,1N N11М0,5A |
Ом-м | 0,2-5000 0,2-1000 |
±[3+0,05(xв/х-1)]% |
| БК | Ом-м | 0,2-10000 | ±10% |
| ИК (3И1) | мСм/м | 10-2500 | ±[5+0,1(xв/х-1)]% |
| Резистивиметр | Ом-м | 0,05-5 | ±[5+0,2(xв/х-1)]% |
| ПС | B | -0,5 - +0,5 | ±25% |
| Зенит | град. | 0-180 | ±0,25 град. |
| Азимут | град. | 0-360 | ±1 град. |
| Длина | 21520 мм |
| Длина корпуса | 4900 мм |
| Диаметр | 73 мм |
| Масса | 95 кг |
| Питание переменным током | 400 Гц, 400 мА |
| Макс. рабочая температура | 1200С |
| Макс. рабочее давление | 80 МПа |
| Скорость каротажа | 2000 м/ч |
