Хроматограф РУБИН

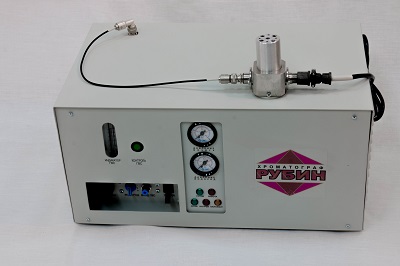

Хроматограф «РУБИН» - полевой газовый компактный хроматограф на пламенно-ионизационном детекторе
Назначение: Экспрессный анализ газовых смесей на содержание предельных углеводородов.
Область применения: Геолого-технологические исследования скважин в процессе бурения на нефть и газ. Газовый каротаж.
Используется в станциях ГТИ и газокаротажных станциях, передвижных и стационарных геохимических лабораториях.
Описание: Хроматограф "РУБИН" - это надежный и простой в обслуживании прибор, адапти-рованный к российским условиям эксплуатации, полностью автоматизированный, управляемый с ПК программой «Chrom».
Хроматограф "РУБИН" обладает высокой чувствительностью к углеводородным газам, экс-прессностью анализа, широким диапазоном концентраций исследуемых газов.
Режимы работы хроматографа: ручной (разовый), непрерывный, временной, по метке глубины.
Программа "Chrom" выполняет:
- калибровку и настройку режимов работы хроматографа
- настройку параметров цикла анализа
- расчет концентраций УВ-компонент и суммарной концентрации
- регистрацию, визуализацию и печать данных хроматографического анализа
При регистрации технологических параметров бурения газовые данные автоматически привязываются к глубине (см. Станция ГТИ «Геотест-5» и «Программа «Регистрация»)
Комплект поставки: хроматограф «Рубин», генератор водорода, компрессор, вакуумный на-сос и блок газовых осушителей.
Дополнительное оборудование: дегазатор бурового раствора и газовоздушная линия.
Основные технические характеристики хроматографа Рубин:
| Анализируемые УВ-компоненты | СН4чС6Н14 и более |
| Чувствительность по пропану, %, не хуже | 1x10-5 |
| Верхний предел измеряемых концентраций, % | 100 |
| Продолжительность цикла анализа, с, не более | 100 |
| Газ-носитель | воздух |
| Давление газа-носителя, атм. | 3,0 |
| Время выхода на режим, мин., не более | 30 |
| Напряжение питающей сети, В | 150-280 |
| Потребляемая мощность, кВт, не более | 0,4 |
| Масса хроматографа, кг | 16 |
| Габариты, мм | 300 х 350 х 350 |
Примечание: Обеспечивается совместимость со всеми существующими станциями ГТИ.
