ЦМ (8-12) Прибор скважинный контроля качества цементирования
Предназначен для контроля качества цементирования и технического состояния нефтегазовых скважин методом рассеянного гамма-излучения

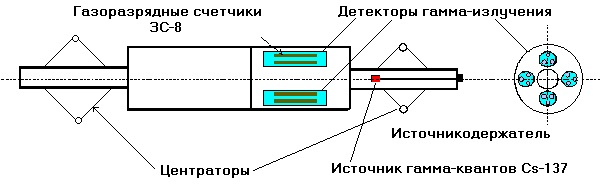

Применяется для исследования скважин, обсаженных кондукторами и техническими колоннами. Зондовая установка содержит детекторы гамма-излучения, коллимированные по азимуту и углу относительно оси скважинного прибора и образующие: малый зонд (зонд толщиномера) с одним детектором, расположенным по оси прибора; большой зонд (зонд плотномера), включающий три детектора, установленные под углом 120° относительно друг друга в поперечном сечении прибора и смещенные от его оси к стенке охранного корпуса.
Прибор центрируется в колонне с помощью подпружиненных центраторов.
Комплект поставки:
- один модуль
- Программа обработки и интерпретации поставляется по отдельному договору
Измеряемые параметры и единицы измерения
- Плотность среды в затрубном пространстве, σц, г/см3.
- Средняя толщина стенки колонны, hк, мм.
Основные технические характеристики ЦМ (8-12) Прибор скважинный
| Длина,мм | 1825 |
| Диаметр, мм | 175 |
| Макс. размер раскрытого центратора, мм | 310 |
| Масса, кг | 130 |
| Ток питания, мА | 120 |
| Потребляемая мощность, Вт, не более | 10 |
| Макс. рабочая температура, °С | 100 |
| Макс. рабочее давление, MПа | 60 |
| Диаметр исследуемых скважин, мм | 273-396 |
| Диаметр обсадных колонн, мм | 219-324 |
| Скорость каротажа, м/ч - при детальных исследованиях - при обзорных исследованиях, не более |
400-500 800-1000 |
- Тип источника гамма-излучения - цезий-137 мощностью до 100 мг-экв. Ra (активность до 0,26 Cu)
- Количество источников - один
- Детекторы - сцинтилляционные NaJ (Tl)
- Тип каротажного кабеля - трехжильный бронированный длиной до 5000 м.
- Регистрация показаний - в цифровом и аналоговом виде
- Обработка и интерпретация цифровых показаний - автоматизированная с помощью ПЭВМ
