Параметры профилей для расчетов на прочность приведены в таблицe 2.
ТУ 36-1434-82
Уголки К237, К242
Уголок К237, К242 используется для изготовления опорных конструкций при проведении строительно-монтажных работ, и в частности, электромонтажных работ. Применяется при создании инженерных коммуникаций, монтаже различного оборудования, а также открытой прокладки кабеля при креплении к стенам и другим вертикальным конструкциям.
Толщина металла: 2,5; 3; 3,5; 4 мм.
Длина изделий: 2; 2,5; 3м.

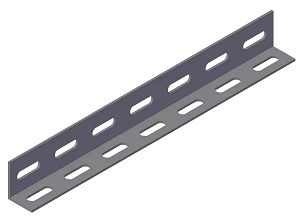

Рис. 1. Уголок
Таблица 1
| Код ОКП | Тип | Размеры, мм | Число отверстий | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| H | b | S | 1 | t | ||||
| 34 4962 6201 | К237У2 | 50 | 36 | 3,0 | 36 | 50 | 80 | 3,26 |
| 34 4962 6214 | К242У2 | 60 | 40 | 4,0 | 45 | 60 | 66 | 5,16 |
Уголки имеют одинаковую перфорацию в обеих полках.

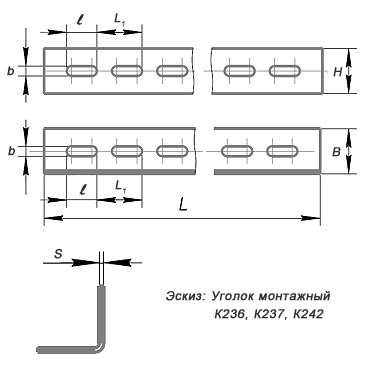

Рис. 2. Поперечное сечение профилей
Таблица 2
| Общая часть типа | Номер рисунка | Площадь сечения, см2 | Справочные значения для осей | Расстояние от центра тяжести до стенки, см | ||||||
| Х-Х | Y-Y | Х1 -Х1 | Y1 -Y1 | |||||||
| Jx,см4 | jx, см | Jy,см4 | jy, см | Jx1 ,см4 | jy1 , см | X0 | Y0 | |||
| К237У2 | 2 | 1,83 | 5,43 | 1,722 | 2,03 | 1,053 | 10,42 | 2,77 | 0,75 | 1,65' |
| К242У2 | 2,96 | 10,37 | 1,87 | 4,52 | 1,24 | 24,85 | 4,38 | 0,91 | 2,05 | |
Обозначения величин: J - момент инерции; i - радиус инерции.
Конструкция уголка К237, К242. К237, К242
К237, К242. К237, К242 - это уголок, выполненный из стали, с разными по ширине полками и с перфорацией на обоих полках с одинаковым шагом. Размеры уголков. К237: 50х36 мм; К242: 60х40 мм. Шаг перфорации в зависимости от типоразмера составляет 50 или 60 мм.
Размеры отверстий: 36х11мм; 45х11мм.
Климатическое исполнение. Тип покрытия зависит от климатической зоны и категории размещения, в которой предполагается применение изделий (подробнее можно узнать здесь.) Для климатического исполнения УТ1,5 изделия производятся методом горячего цинкования (ГОСТ 9.307-89). Горячеоцинкованные изделия имеют защитное покрытие до 120 мкм.
Для изделий в климатическом исполнении У2 применяется лакокрасочное покрытие.
Толщина защитного покрытия составляет от 40 до 70 мкм в зависимости от метода окрашивания. Для климатического исполнения УТ2,5 изделия изготавливаются из предварительно оцинкованной листовой стали (Сендзимир). Толщина цинкового покрытия при этом методе составляет от 10 до 18 мкм.
