Насосы песковые типа 1 ПР63/22,5 и 1 ПК63/22,5

Главная Каталог оборудования Насосы Насосы песковые типа 1 ПР63/22,5 и 1 ПК63/22,5

Заявку на приобретение насоса отправляйте на SALES@OBORUDKA.RU

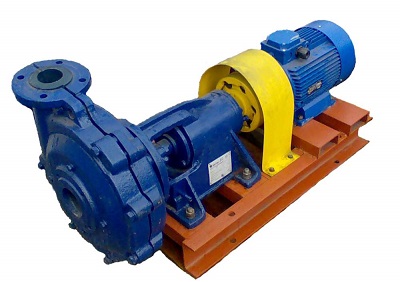

Насосы песковые типа 1 ПР 63/22,5 и 1 ПК 63/22,5

насос песковой типа 1 ПР 63/22,5

Содержание каталога "Насосы песковые типа 1 ПР63/22,5, 1 ПК63/22,5"

  • Описание песковых насосов типа 1 ПР63/22,5, 1 ПК63/22,5
  • Условное обозначение насосных агрегатов на основе песковых насосов типа 1 ПР63/22,5, 1 ПК63/22,5
  • Технические характеристики песковых насосов типа 1 ПР63/22,5, 1 ПК 63-22,5 и агрегатов на их основе
  • Перечень быстроизнашивающихся запчастей к песковым  насосам типа 1 ПР
  • Перечень быстроизнашивающихся запчастей к песковым  насосам типа 1 ПК
  • Общий вид пескового насоса 1 ПК
  • Общий вид пескового насоса 1 ПР
  • Габаритные и присоединительные размеры насосных агрегатов на основе песковых насосов типа 1 ПК 63/22,5, 1 ПР63/22,5
  • Напорные характеристики насосных агрегатов на основе песковых насосов типа 1 ПР63/22,5, 1 ПК  63/22,5

Описание песковых насосов типа 1 ПР63/22,5, 1 ПК63/22,5

Тип ПР, ПК: насос песковый центробежный 1 ПР63/22,5, 1 ПК63/22,5 и насосный агрегат агрегат электронасосный на его базе.

Назначение песковых насосов типа 1 ПР, 1 ПК:

песковый насос центробежный 1 ПР63/22,5, 1 ПК63/22,5 и насосный агрегат на его базе предназначены для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других гидросмесей с водородным показателем Рн от 6 до 8, плотностью до 1300 кг/м3, температурой от 278 К  до 333 К  (от 5° до 60°С), с твердыми включениями объемной концентрации до 25%, максимальной крупностью твердых частиц 2 мм, микротвердостью до 9000 МПа.

Песковые насосы типа 1 ПР, 1 ПК: предназначены для эксплуатации при температуре окружающего воздуха от - 30° до + 40° С.

Эти песковые насосы применяютсяв горнорудной, металлургической, строительной и других отраслях промышленности

  • Песковые насосы типа 1 ПР, 1 ПК не предназначены для перекачивания жидкостей во взрывоопасных и пожароопасных условиях
  • Насосы центробежные песковые типа 1 ПР и 1 ПК соответствуют требованиям, предусмотренным ТУ3631-006-21593079-06
Обозначение марок Подача,
м3/ч		 Напор,
м. в.ст.		 Мощность
эл. дв., кВт
1973 2004
-- 3ПСР-6-- 1 ПР63/22,5 63 22,5 11,0
3ПСК-6 1 ПК63/22,5 63 22,5 15,0



Условное обозначение насосных агрегатов на основе песковых насосов типа 1 ПР и 1 ПК, 1 ПР63/23,5-УХЛ4 или 1 ПК 63/22,5а-СП-УХЛ4

  • 1 - номер модернизации
  • П - песковой насос с осевым входом
  • Р(К) - материал деталей проточной части
  • 63 - нормальная подача при максимальном диаметра рабочего колеса, м3/ч
  • 22,5 - номинальный напор при максимальном диаметре рабочего колеса, м
  • а - обозначение варианта рабочего колеса, уменьшаемого по внешнему диаметру
  • СП - сальниковое уплотнение вала с подачей промывочной воды
  • УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69



Технические характеристики песковых насосов типа 1 ПР 63/22,5, 1 ПК 63/22,5 и агрегатов на их основе

Наименование показателя 1 ПР 63/22,5 и 1 ПК63/22,5 1 ПР 63/22,5а и 1 ПК63/22,5а
Норма Произв. допустимое
отклонение, %		 Норма Произв. допустимое
отклонение, %
Подача, м3/ч 63 ±5 59 ±5
Напор, м 22,5 ±5 19 ±5
Частота вращения, об/мин 1450 ±5 1450 ±5
Мощность насоса, кВт 7,43 ±5 5,77 ±5
Мощность агрегата, кВт 8,78 ±5 6,83 ±5
К.П.Д. насоса, % 52 -12 52 -15
К.П.Д. агрегата, % 44 -12 44 -15
Масса, кг
пескового насоса,
насосного агрегата с эл. дв. 11 кВт,
насосного агрегата с эл.дв. 15 кВт		 1 ПР
215
297
357		 1 ПК
220
302
362		 - 1 ПР
215
297
357		 1 ПК
220
302
362		 -
Напряжение электродвигателя, В 380 - 380 -
Мощность электродвигателя, кВт 11* - 11* -
Частота тока, Гц 50 - 50 -

*Возможна комплектация агрегата электродвигателем мощностью 15 кВт

Перечень быстроизнашивающихся запчастей
к песковым насосам типа 1 ПР
№ Наименование детали
1. Внутренний корпус
2. Колесо рабочее
Перечень быстроизнашивающихся запчастей
к песковым насосам типа 1 ПК
№ Наименование детали
1. Улитка
2. Колесо рабочее

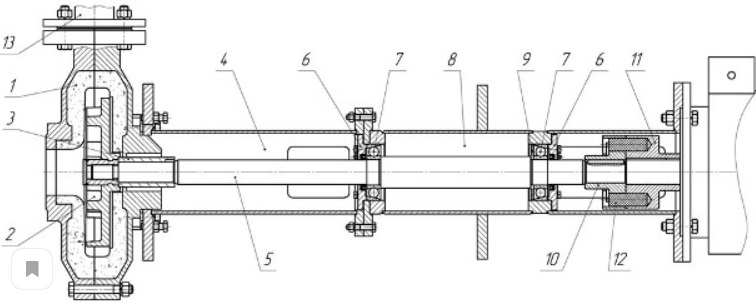

Общий вид пескового насоса типа 1 ПК

насос песковой пк

1. Корпус насоса в сборе 2. Колесо рабочее 3. Втулка защитная 4. Крышка сальника 5. Вал 6. Стакан 7. Кольцо сальника 8. Подшипник 9. Ниппель 10. Крышка прижимная 11. Полумуфта на насос 12. Полумуфта на двигатель 13. Палец 14. Набивка многослойного плетения

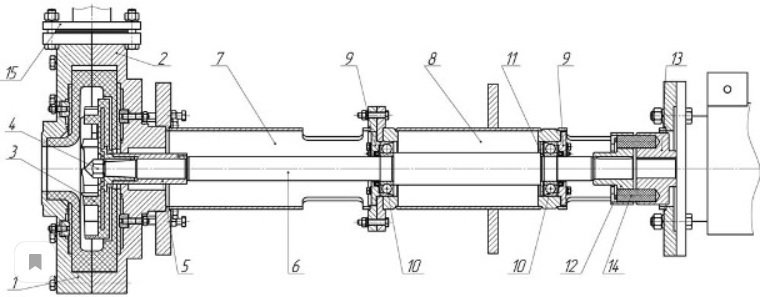

Общий вид пескового насоса типа 1 ПР

насос песковой 1 ПР

1. Нижняя часть улитки 2. Верхняя часть улитки 3. Колесо рабочее 4. Гайка рабочего колеса 5. Кольцо сальника 6. Крышка сальника 7. Вал 8. Стакан 9. Втулка защитная 10. Ниппель 11. Крышка прижимная 12. Полумуфта на насос 13. Полумуфта на двигатель 14. Палец 15. Подшипник 16. Набивка многослойного плетения

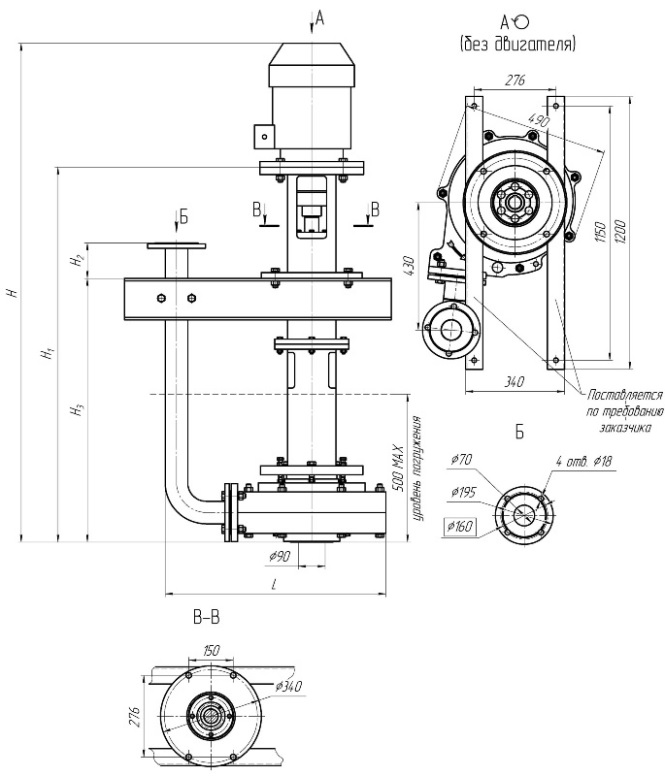

Габаритные и присоединительные размеры насосных агрегатов на основе песковых насосов типа 1 ПР 63/22,5-СП, 1 ПК 63/22,5-СП

габариты пескового насоса 1 пр 63

Типоразмер
агрегата		 Мощность, кВт Размеры, мм

L

l

l1

l2

l3

B

B1

b

b1

H

h
1 ПР63/22,5 11 1345 850 820 88 297 476 280 167,5 230 592 322
15 1425 890 820 88 297 476 320 167,5 270 592 322
1 ПК63/22,5 11 1360 850 835 95 300 500 280 174 230 555 280
15 1440 890 835 95 300 500 320 174 270 555 280

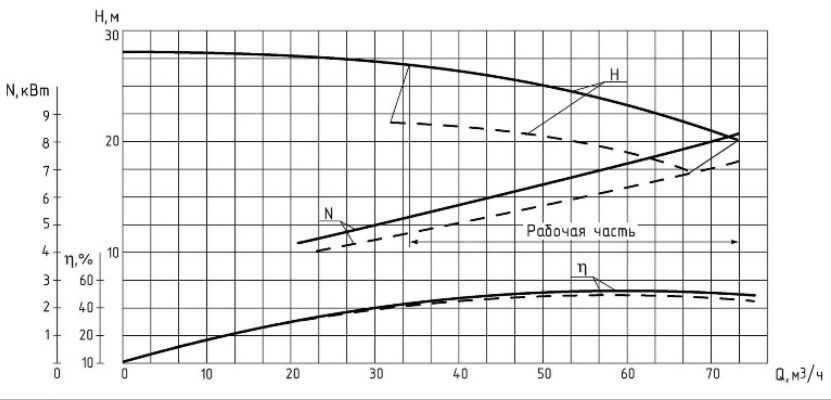

Рабочие характеристики насосных агрегатов  1 ПР63/22,5, 1 ПК 63/22,5
при работе на воде плотностью 1000 кг/м3

насос 1 ПР 63 рабочие характеристики насосных агрегатов
