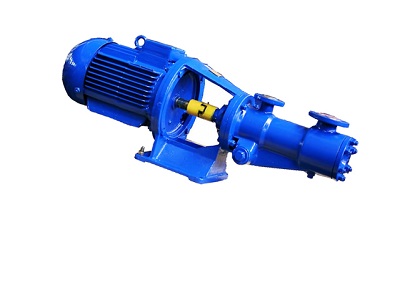

Насосы трехвинтовые типа А13В, А23В
Содержание каталога - Насосы трехвинтовые типа А13В, А23В
- Назначение трехвинтовых насосов типа А13В, А23В
- Описание трехвинтовых насосов типа А13В, А23В
- Габаритные размеры агрегатов на основе трехвинтовых насосов типа А13В, А23В
- Номенклатура агрегатов на основе трехвинтовых насосов типа А13В, А23В
Назначение трехвинтовых насосов типа А13В, А23В
Тип А13В, А23В: насосы трехвинтовые
Назначение трехвинтовых насосов типа А13В, А23В: для перекачивания неагрессивных жидкостей, обладающих смазывающей способностью и не имеющих абразивных примесей. Характеризуются высокими показателями надежности и экономичностью.
Материал основных деталей трехвинтовых насосов типа А13В, А23В: чугун
Описание агрегатов на основе трехвинтовых насосов типа А13В, А23В
Насосы трехвинтовые типа А13В предназначены для перекачивания неагрессивных жидкостей кинематической вязкостью от 0,1 до 6 сСт, обладающих смазывающей способностью и не имеющих абразивных примесей с температурой перекачиваемой среды до 100°С. Рабочие органы - три винта с циклоидальным профилем нарезки винтовой линии (один из них - ведущий) и обойма с тремя сквозными смежными отверстиями.
Для защиты трехвинтового насоса типа А13В, А23В и системы от давления выше номинального установлен предохранительный клапан. На всасывающем трубопроводе должен быть установлен фильтр с ячейками размером не более 0,25 мм.
Исполнение электронасосных агрегатов - вертикальное и горизонтальное.
Условное обозначение агрегата насосов типа А13В, А23В:
- А - конструктивный признак нового насоса последующая цифра - исполнение
- 3В - трехвинтовой насос
- числитель первой дроби - подача насоса (литры на 100 оборотов ведущего винта)
- знаменатель - давление (кГс/см2)
- числитель второй дроби - подача агрегата (м3/ч)
- буква после дроби - условное обозначение материала основных деталей насоса
- последняя цифра - модификация агрегата по типу электродвигателя
Если вводится обозначение 3Вх2 - насос с двухсторонним подводом жидкости.
Если "2" отсутствует в обозначении - то используется в агрегате трехвинтовой насос типа А13В, А23В с односторонним подводом жидкости.
Габаритные размеры агрегатов на основе трехвинтовых насосов типа А13В, А23В
| Марка агрегата | Параметры электродвигателя | Габаритные размеры, мм | Масса агрегата, кг | ||||
| Тип | NД, кВт | L | B | H | |||
| А13В 0,25/25 | А71В2 | 1,1 | 640 | 185 | 280 | 6,8 | 33 |
| А13В 0,6-63 | АД80В2 | 2,2 | 780 | 200 | 288 | 9,8 | 35 |
| А13В 1,6-40 | АИРМ112М2 | 7,5 | 955 | 350 | 350 | 23 | 110 |
| А13В 2,5-100 | АИР160М2 | 18,5 | 1435 | 402 | 490 | 51,5 | 320 |
| А13В 4-25Б | АИРМ112М2 | 7,5 | 1090 | 360 | 475 | 41 | 174 |
| А13В 4-25Б | АИР100Л2 | 5,5 | 955 | 360 | 395 | 41 | 174 |
| А13В 4-25Б | АИРМ112М4 | 5,5 | 1090 | 390 | 480 | 41 | 180 |
| А13В 4-25Б | АД80В4 | 1,5 | 825 | 260 | 325 | 41 | 102 |
| А13В 4-160 | А200М2 | 37 | 1580 | 480 | 605 | 84 | 460 |
| А13В 4-160 | А180S2 | 22 | 1515 | 410 | 570 | 84 | 360 |
| А13В 4-160 | A180M2 | 30 | 1565 | 410 | 570 | 84 | 390 |
| А13В 8-25 | АИРМ112М2 | 7,5 | 1000 | 330 | 415 | 50 | 123 |
| А13В 8-63 | A180S4 | 22 | 1435 | 380 | 545 | 70 | 315 |
| А13В 8-100 | A200L2 | 45 | 1821 | 815 | 715 | 99 | 870 |
| А13В 16-25 | A132M2 | 11 | 1120 | 410 | 435 | 62 | 220 |
| А13В 16-25 | A132S4 | 7,5 | 1185 | 430 | 577 | 62 | 243 |
| А13В 16-25 | АИР160S4 | 15 | 1280 | 555 | 605 | 62 | 326 |
| А13В 16-63 | A225M2 | 55 | 1715 | 550 | 730 | 108 | 600 |
| А13В 40-25 | A132M6 | 7,5 | 600 | 530 | 1500 | 140 | 350 |
| А13В 40-25Б | АИР160S4 | 15 | 1455 | 565 | 645 | 95 | 425 |
| А13В 63-25 | AИР160S4 | 15 | 1565 | 580 | 705 | 170 | 385 |
| А13В 63-25 | A180S4 | 22 | 520 | 545 | 1525 | 170 | 430 |
| А13В 63-25 | А180S4 | 22 | 1565 | 580 | 705 | 170 | 506 |
| А13В 63-25 | A225M4 | 55 | 1475 | 685 | 770 | 170 | 686 |
| А13В 125-16 | A180S4 | 22 | 675 | 630 | 1642 | 250 | 560 |
| А13В 125-16 | A200L4 | 45 | 2000 | 810 | 755 | 250 | 953 |
| А13В 320-16 | A180M4 | 30 | 895 | 790 | 1715 | 580 | 875 |
| А13В 400-16 | A200M4 | 37 | 930 | 805 | 1860 | 650 | 1270 |
| А13Вх2 320-16 | A225M4 | 55 | 930 | 830 | 2130 | 770 | 1380 |
| А13Вх2 400-16 | A250S4 | 75 | 1030 | 880 | 2250 | 1000 | 1800 |
| А13Вх2 500-10 | A250S4 | 75 | 1030 | 970 | 2330 | 1200 | 1875 |
| А23В 40-25Б | A200L4 | 45 | 1760 | 685 | 735 | 95 | 650 |
Номенклатура агрегатов на основе трехвинтовых насосов типа А13В, А23В
| Марка агрегата | Подача, м3/час | Напор, м | Частота вращения, об/мин | Мощность, кВт |
| А13В0,25/25 | 0,45 | 250 | 3000 | 1,1 |
| А13В0,6-63 | 1 | 250 | 3000 | 2,2 |
| А13В1,6-40 | 3,2 | 250 | 3000 | 7,5 |
| А13В2,5-100 | 3,8 | 1000 | 3000 | 18,5 |
| А13В4-25Б | 6,8 | 250 | 3000 | 7,5 |
| А13В4-25Б | 6,8 | 100 | 3000 | 5,5 |
| А13В4-25Б | 3 | 250 | 1500 | 5,5 |
| А13В4-25Б | 3,2 | 40 | 1500 | 1,5 |
| А13В4-25Б | 3,2 | 40 | 1500 | 1,5 |
| А13В4-160 | 5,8 | 630 | 3000 | 22 |
| А13В4-160 | 5,8 | 1000 | 3000 | 30 |
| А13В8-25 | 5,5 | 40 | 1500 | 7,5 |
| А13В8-63 | 6,3 | 400 | 1500 | 22 |
| А13В8-100 | 11,5 | 1000 | 3000 | 45 |
| А13В16-25 | 21,6 | 100 | 3000 | 11,0 |
| А13В16-25 | 10 | 63 | 1500 | 7,5 |
| А13В16-25 | 8 | 250 | 1500 | 15 |
| А13В16-63 | 21 | 630 | 3000 | 55 |
| А13В40-25 | 21 | 40 | 1000 | 7,5 |
| А13В40-25Б | 35,0 | 63 | 1500 | 15 |
| А13В63-25 | 46,8 | 63 | 1500 | 22 |
| А13В63-25 | 46,8 | 250 | 1500 | 55 |
| А13В63-25 | 50 | 40 | 1500 | 15 |
| А13В63-25 | 47 | 63 | 1500 | 22 |
| А13В125-16 | 58 | 100 | 1500 | 45 |
| А13В125-16 | 90 | 100 | 1500 | 22 |
| А13В320-16 | 130 | 40 | 1500 | 30 |
| А13В400-16 | 162 | 40 | 1500 | 37 |
| А13Вх2 320-16 | 255 | 40 | 1500 | 55 |
| А13Вх2 400-16 | 325 | 40 | 1500 | 75 |
| А13Вх2 500-10 | 400 | 40 | 1500 | 75 |
| А23В 40-25Б | 32,4 | 250 | 1500 | 45 |
