Насосы консольные типа КМ
- Назначение консольных насосов типа КМ
- Описание консольных насосов типа КМ
- Номенклатура консольных насосных агрегатов типа КМ
- Габаритные размеры консольных насосных агрегатов типа КМ
- Водонапорные характеристики консольных насосов типа КМ
Назначение консольных насосов типа КМ
Тип КМ: консольные насосы центробежные, одноступенчатые, с односторонним подводом жидкости к рабочему колесу. КМ - повысительные, для установки в жилых зданиях.
Назначение консольных насосов типа КМ: для перекачивания воды и других нейтральных жидкостей с температурой от 273 до 358К (от 0 до 85°С) с содержанием твердых включений размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Материал основных деталей консольных насосов типа КМ: серый чугун.
Описание консольных насосов типа КМ
Консольный насос типа КМ представляет собой, с точки зрения гидравлики, характерный тип центробежного насоса, рабочим органом которого является центробежное колесо.
Центробежное колесо состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса.
<pПри вращении колеса на каждую частицу жидкости, находящуюся внутри колеса, действует центробежная сила, прямо пропорциональная расстоянию частицы от центра колеса и квадрату угловой скорости вращения колеса консольного насоса.
Под действием этой силы жидкость выбрасывается в напорный трубопровод из рабочего колеса, в результате чего в центре колеса создается разрежение, а в периферийной его части -повышенное давление.
Движение жидкости по всасывающему трубопроводу консольного насоса происходит вследствие разности давлений над свободной поверхностью жидкости в приемном резервуаре и в центральной области колеса, где имеется разрежение.
К группе консольных насосов относятся центробежные одноступенчатые чугунные насосы с односторонним подводом жидкости к рабочему колесу. Колесо консольного насоса типа КМ располагается на конце вала (консоли), закрепленного в подшипниках корпуса насоса или электродвигателя. Такую же конструкцию имеют и другие типы насосов (химические, фекальные, грунтовые и т.д.)
Номенклатура консольных насосов типа КМ
| Марка насосного агрегата | Подача, м3/час | Напор, м | Частота вращения, об/мин | Мощность, кВт |
| КМ50-32-125 | 12,5 | 20 | 3000 | 2,2 |
| КМ65-50-125 | 25 | 20 | 3000 | 3 |
| КМ65-50-160 | 25 | 32 | 3000 | 5,5 |
| КМ80-65-160 | 50 | 32 | 3000 | 7,5 |
| КМ80-50-200 | 50 | 50 | 3000 | 15 |
| КМ100-65-200 | 100 | 32 | 3000 | 15 |
| КМ100-65-200 | 100 | 50 | 3000 | 30 |
| КМ150-125-250 | 200 | 20 | 1500 | 18,5 |

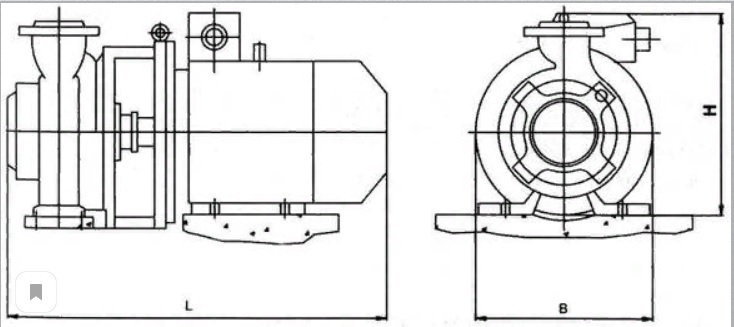

Габаритные размеры консольных насосных агрегатов типа КМ
| Марка агрегата | Параметры электродвигателя | Габаритные размеры, мм | Масса, кг | ||||
| Тип | NД, кВт | L | B | H | Насоса | Двигателя | |
| КМ50-32-125 | АИР80В2-ЖУ2 | 2,2 | 500 | 190 | 202 | 47 | 47 |
| КМ65-50-125 | АИР90L2-ЖУ2 | 3 | 770 | 368 | 325 | 59 | 100 |
| КМ65-50-160 | АИР100L2-ЖУ2 | 5,5 | 578 | 250 | 272 | 75 | 75 |
| КМ80-65-160 | АИР112М2-ЖУ2 | 7,5 | 630 | 320 | 362 | 93 | 93 |
| КМ80-50-200 | АИР160S2-ЖУ2 | 15 | 630 | 320 | 362 | 185 | 90 |
| КМ100-65-200 | A180M2-ЖУ2 | 30 | 850 | 400 | 470 | 260 | 260 |
| КМ150-125-250 | АИР160М2-ЖУ2 | 18,5 | 870 | 370 | 705 | 265 | 265 |

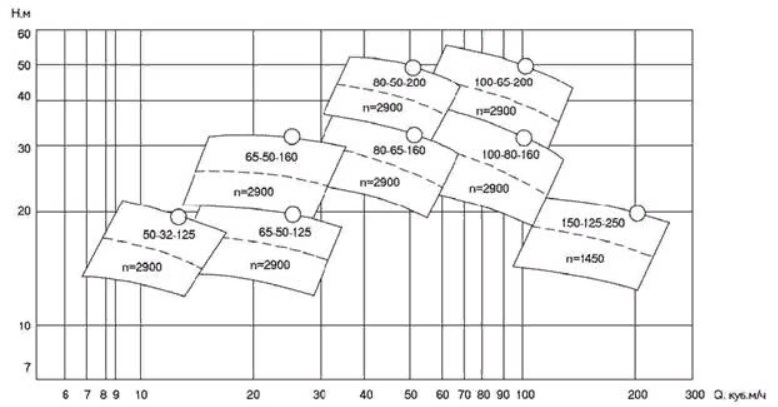

Водонапорные характеристики консольных насосов типа КМ
