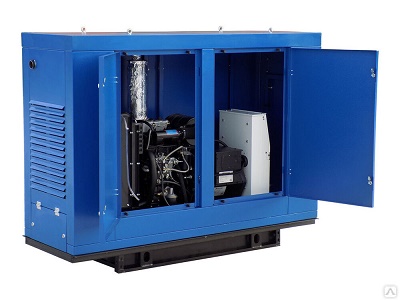

Дизельные электростанции серии АД

Описание Дизельных электростанции серии АД

Дизельные электростанции серии АД предназначены для питания потребителей трехфазным переменным током напряжением 400 В, частотой 50 Гц. В качестве основных источников электроснабжения применяются для автономных объектов (отдаленные населенные пункты, строительные площадки, месторождения, вахтовые поселки, буровые установки и тому подобные). В качестве резервных источников электроснабжения могут применяться на объектах, требующих повышенной надежности энергоснабжения (промышленные предприятия, учреждения образования и медицины, банки и финансовые компании, гостиницы и тому подобные)

Условные обозначения дизельных электроагрегатов АД:

• А электроагрегат
• Э электростанция на шасси
• Д дизельный двигатель
• 100 номинальная мощность, кВт
• С стационарное исполнение
• Т трехфазный
• 400 номинальное напряжение, В
• 1 степень автоматизации по ГОСТ 13822-82
• В воздушная система охлаждения
• Р водо воздушная (радиаторная) система охлаждения
• П под капотом; для электростанций на прицепе
• К в кузове (контейнере) на автомобильном шасси (прицепе)
• Н в кузове (контейнере) на раме
• Р в кузове (контейнере) на раме-салазках
• У1 климатическое исполнение с ПЖД (подогреватель жидкостный дизельный, предназначен для разогрева дизеля перед его пуском при температуре окружающего воздуха от -50С до -400С)
• У2 климатическое исполнение – без ПЖД
• М модернизация
• 2 порядковый номер модернизации

Условия работы дизель-генераторов:

• температуры окружающего воздуха от минус 50 ⁰С до плюс 50 ⁰С при относительной влажности до 98 % при 25 ⁰С (исполнение УХЛ);
• высоты над уровнем моря 4000 м;
• пыли - с запыленностью воздуха, не более 0,01 г/м³ (при этом время непрерывной или суммарной работы до проведения каждого технического обслуживания не должны превышать 50 ч).
• Электростанции допускают работу с наклоном относительно горизонтальной поверхности до 10 ⁰С

Мощность и режим работы дизель генераторов:

• Номинальная мощность дизель-генератора обеспечивается при температуре окружающего воздуха до 40 ⁰С при атмосферном давлении до 89,9 кПА (на высоте до 1000 м над уровнем моря).
• Электроагрегат допускает перегрузку по мощности на 10 % сверх номинальной (по току при номинальном коэффициенте мощности) в течение 1 ч. Между перегрузками должен быть перерыв, необходимый для установления нормального теплового режима.
• Суммарная наработка электростанции в режиме 10 % - ной перегрузки не должна превышать 10 % назначенного ресурса до капитального ремонта двигателя.
• Дизель-генераторы обеспечивают длительную работу при нагрузке не менее 20 % номинальной мощности.
