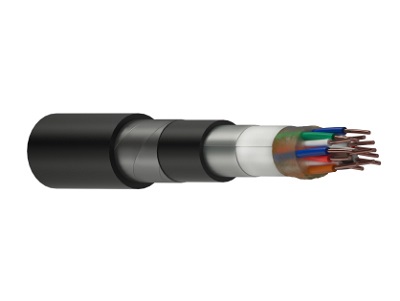

СБЗБбШп - кабель сигнально-блокировочный, ГОСТ-31995-2012
Расшифровка кабеля СБЗПБбШп.
- СБ - Сигнально-блокировочный
- З - Гидрофобное заполнение
- П - Изоляция жил из полиэтилена
- Б - Броня из двух стальных лент
- б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шп - Защитный покров в виде выпрессованного шланга из полиэтилена
Использование кабеля сигнально-блокировочного СБЗБбШп
Предназначен для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Данные кабели рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Сигнально-блокировочные кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при отсутствии механических воздействий на кабель, они должны быть защищены от прямого солнечного излучения.
Сигнально-блокировочные кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности, с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.
Кабели с экраном защищены от внешних электромагнитных полей. Бронированные сигнально-блокировочные кабели используются в местах, где возможны механические воздействия на кабель.
Сигнально-блокировочный кабель преимущественно применяется на железных дорогах. Он нужен для того, чтобы иметь возможность удаленно управлять различными устройствами, необходимыми для следования поезда.
Сигнально-блокировочные кабели преимущественно используются на железных дорогах и при проектировании пожарных систем. Они направлено на то, чтобы соединить несколько устройств, позволяя управлять и давать различные сигналы с разных сетей.
| Материал жилы | медь |
| Заполнитель | гидрофобинол |
| Экран | отсутствует |
| Броня | есть |
- Жила - медная мягкая проволока диаметром 0,9 или 1,0 мм
- Изоляция жил - композиция изоляционного ПЭ высокого давления (ПВД)
- Сердечник - в зависимости от макроразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
- Заполнение - гидрофобинол
- Поясная изоляция - спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
- Оболочка - шланг из светостабилизированного ПВД
- Броня - две спиральные стальные ленты
- Наружный покров - шланг из ПВХ пластиката
Назначение СБЗБбШп
Для электрических установок и цепей железнодорожной сигнализации, централизации и блокировки, а также систем пожарной и охранной сигнализации и автоматики с номинальным переменным напряжением 380 В или постоянным напряжением 700 В.
Условия эксплуатации и монтажа СБЗБбШп
прокладка - непосредственно в земле при отсутствии значительных механических воздействий и растягивающих усилий;
температура прокладки - не ниже -15 °С;
величина монтажных изгибов при прокладке - не менее 12 диаметров;
рабочая температура эксплуатации - от -50 до +60 °С;
срок службы кабеля в нормальных условиях эксплуатации - не менее 17 лет.
Электрические характеристики СБЗБбШп
электрическое сопротивление жил кабелей при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: - не более - 23,3 и 28,8 соответственно;
электрическое сопротивление изоляции жил, МОм/км, не менее - 4000;
рабочая емкость на 1 км длины, нФ, не более - 100
переходное затухание на ближнем конце между любыми парами на длине 300 м, дБ - не более 73
