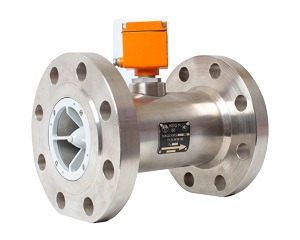

Счетчик турбинный НОРД-М
Предназначен для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20X13 и 12X18Н10Т жидкостей.
В зависимости от диаметра условного прохода и условного давления имеет 18 исполнений.
СОСТАВ ИЗДЕЛИЯ:
- турбинный преобразователь расхода ТПР;
- магнитоиндукционный датчик "НОРД-И2У-02", "НОРД-И2У-04";
- блок обработки данных "VEGA-03" или блок электронный "НОРД-ЭЗМ", V исполнения.
ИЗМЕРЯЕМАЯ СРЕДА СЧЕТЧИКОМ НОРД-М, НЕФТЬ СО СЛЕДУЮЩИМИ ПАРАМЕТРАМИ |
|
|
Температура, °С |
+5...+ 50 |
|
Кинематическая вязкость, м2/с |
(1-20)x10-6 |
|
Содержание сернистых соединений по весу, %, не более |
3 |
|
Размеры механических примесей, мм, не более |
4 |
|
Содержание свободного газа не допускается |
|
Исполнение составных частей в зависимости от воздействия окружающей среды:
- преобразователя расхода - защищенное от агрессивной среды;
- блока обработки данных "VEGA-03" и блока электронного "НОРД-Э3М" - обыкновенное;
- магнитоиндукционного датчика - взрывозащищенное, маркировка по взрывозащите IExdllBT4.
При эксплуатации температура окружающего воздуха для:
- преобразователя расхода и датчика, °С - 50...+ 50;
- блока обработки данных "VEGA-03" и блока электронного "НОРД-Э3М", °С + 5...+ 40.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТУРБИННОГО СЧЕТЧИКА НОРД-М |
||
|
Предел относительной погрешности счетчика в комплекте с "VEGA-03" в диапазоне расходов (20-100) % от максимального, %, не более |
±0,15 |
|
|
Предел относительной погрешности счетчиков в комплекте с "НОРД-ЭЗМ" в диапазоне расходов, %: |
||
|
от 20 до 100 % от максимального расхода: |
||
|
- для счетчиков Ду < 80 мм |
±1,5 |
|
|
- для счетчиков Ду > 1 00 мм |
±1.0 |
|
|
от 60 до 100 % от максимального расхода: |
||
|
- для счетчиков Ду < 80 мм |
±1,0 |
|
|
- для счетчиков Ду > 100 мм |
±0.5 |
|
|
от 40 до 60 %; от 60 до 80 %; от 80 до 100 % от максимального расхода: |
||
|
- для счетчиков Ду = 200 мм |
±0.35 |
|
|
Потребляемая мощность, ВА, не более |
25 |
|
|
Длина линии связи между датчиком магнитоиндукционным и блоком обработки данных "VEGA-03" или блоком "НОРД-Э3М", м, не более |
1000 |
|
|
Потеря давления в преобразователе турбинном при максимальном расходе и максимальной вязкости, МПа, не более |
0,05 |
|
|
|
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Магнитоиндукционный датчик |
102x70x96 |
1,9 |
|
Блок электронный "НОРД-ЭЗМ" |
191x138x198 |
4,0 |
|
Блок обработки данных "VEGA-03" |
210x130x93 |
1,2 |
Преобразователь расхода турбинный ТПР |
||||||||
|
Испол-нение счет-чика |
Диа-метр усл. прохода, мм |
Усл. давле-ние, МПа |
Про-пуск-ная способ-ность, м3/ч |
Наруж. диам. флан-цев, мм |
Строи-тель-ная длина, мм |
Масса с комп-лектом мон-таж-ных частей, кг |
Коэф. преоб-разо-вания, имп/м3, не менее |
|
|
НОРД-М-40-2,5 |
40 |
2,5 |
35 |
145 |
180 |
10,0 |
28000 |
|
|
НОРД-М-40-4,0 |
4,0 |
|
||||||
|
НОРД-М-40-6,4 |
6,4 |
165 |
13,0 |
|
||||
|
НОРД-М-40-1,6 |
16,0 |
15,0 |
|
|||||
|
НОРД-М-65-2,5 |
65 |
2,5 |
90 |
180 |
220 |
11,0 |
11000 |
|
|
НОРД-М-65-4,0 |
4,0 |
|
||||||
|
НОРД-М-65-6,4 |
6,4 |
200 |
15,0 |
|
||||
|
НОРД-М-65-1,6 |
16,0 |
220 |
21,0 |
|
||||
|
НОРД-М-80-2,5 |
80 |
2,5 |
140 |
195 |
250 |
18,0 |
5000 |
|
|
НОРД-М-80-4,0 |
4,0 |
19,5 |
|
|||||
|
НОРД-М-80-6,4 |
6,4 |
210 |
21,0 |
|
||||
|
НОРД-М-80-1,6 |
16,0 |
230 |
29,0 |
|
||||
|
НОРД-М-100-2,5 |
100 |
2,5 |
250 |
230 |
280 |
26,0 |
4000 |
|
|
НОРД-М-100-4,0 |
4,0 |
31,0 |
|
|||||
|
НОРД-М-100-6,4 |
6,4 |
250 |
40,0 |
|
||||
|
НОРД-М-100-1,6 |
16,0 |
265 |
42,0 |
|
||||
|
НОРД-М-150-2,5 |
150 |
2,5 |
500 |
300 |
360 |
48,0 |
1300 |
|
|
НОРД-М-150-4,0 |
4,0 |
56,0 |
|
|||||
|
НОРД-М-150-6,4 |
6,4 |
3450 |
80,0 |
|
||||
|
НОРД-М-150-1,6 |
16,0 |
350 |
90,95 |
|
||||
|
НОРД-М-200-2,5 |
200 |
2,5 |
900 |
360 |
400 |
63,0 |
800 |
|
|
НОРД-М-200-4,0 |
4,0 |
375 |
93,0 |
|
||||
|
НОРД-М-200-6,4 |
6,4 |
405 |
115,0 |
|
||||
|
НОРД-М-200-1,6 |
16,0 |
430 |
146,6 |
|
||||
