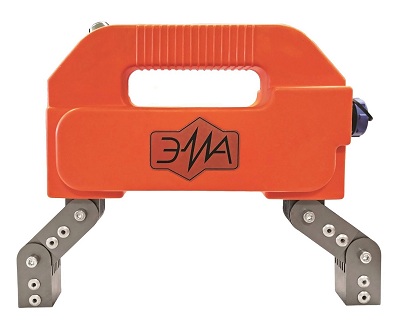

Электромагнит ЭМА-100 применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током.
Назначение электромагнита
- намагничивание изделий, в т. ч. сварных швов, магнитным полем переменного тока;
- размагничивание изделий или отдельных зон путем постепенного удаления включенного прибора от поверхности объекта контроля.
Особенности электромагнита
- Основным отличием электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.
- Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.
- Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм.
- Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Типовые объекты контроля
- Сварные швы
- Детали машин и механизмов
- Строительные металлические конструкции
- Трубопроводы
- Металлопрокат
- Отливки
Технические Характеристики
| Параметры | Значения |
| Среднее расстояние между полюсами | 142 мм |
| Максимальное межполюсное расстояние | 242 мм |
| Минимальное межполюсное расстояние | 42 мм |
| Поперечное сечение полюсов, не менее | 26х25 мм |
| Подъемная сила (при штатном расстоянии между полюсами), не менее | 10 кг |
| Питание | Сеть переменного тока 230В, 50Гц |
| Рабочее магнитное поле | AC |
| Рабочий переменный ток | 2,5 A |
| Рабочий цикл | 50 % |
| Максимальная длительность включения | 6 сек. |
| Габаритные размеры, не более | 229 x 243 x 61 мм |
| Сетевой кабель | Съемный, 3 м. Влагозащищенный разъем |
| Класс защиты | IP54 |
| Масса, не более | 3,5 кг |
| Диапазон рабочих температур | -30 … +55 °С |
| Срок службы | 5 лет |
| Гарантийный срок обслуживания | 12 месяцев с момента продажи, но не более 14 месяцев с даты выпуска |
