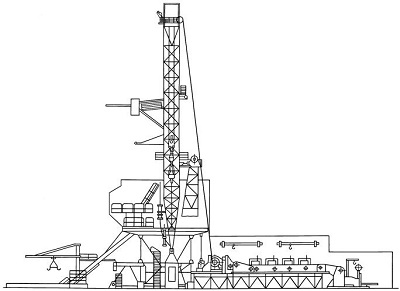

Буровая установка УРАЛМАШ 5000/320 ДГУ-1
Буровая установка УРАЛМАШ 5000/320 ДГУ-1 предназначена для бурения скважин на нефть и газ, с условной глубиной бурения 5000 метров в районах с умеренным климатом (при температурах от -45oС до +40oС), при разработке месторождений с содержанием сероводорода менее 6%.
Установка имеет современный дизель-гидравлический привод, обеспечивающий плавное регулирование параметров основных рабочих органов.
Оборудование состоит из следующих основных частей: вышечного блока, лебедочного блока, приводного блока, приемного механизированного моста со стеллажами, насосного блока, блока оборудования циркуляционной системы (ЦС).
Оборудование буровой установки сертифицировано по стандартам 4F, 7K, 8A, 8C и Q1 института API
Конструктивные особенности и преимущества буровой установки УРАЛМАШ 5000/320 ДГУ-1
- Привод основных механизмов производится от дизель- гидравлических агрегатов (СА10-1) через суммирующую трансмиссию.
- Время на проведение спуско-подъемных операций сокращается на 40% за счет применения комплекса механизмов АСП.
- Транспортирование ведется крупными блоками на тяжеловозах, мелкими блоками - на трейлерах и агрегатами - на транспорте общего назначения.
- Возможен вариант поставки буровой для работы в тропическом климате.
- По требованию заказчика возможно изменение комплектации буровой установки.
Технические характеристики буровой установки УРАЛМАШ 5000/320 ДГУ-1
|
Допускаемая нагрузка на крюке (по ГОСТ 16293), тс
|
320
|
|
Максимальная статическая нагрузка на крюке (по A.P.I.), тс
|
385
|
|
Условная глубина бурения (БТ-114 мм), м
|
5000
|
|
Длина бурильной свечи, м
|
25-27
|
|
Тип привода
|
дизель-гидравлический
|
|
Вышка ВМА 45-320
|
|
|
Тип
|
мачта 2-х опорная
|
|
Высота вышки, м
|
44,8
|
|
Основание
|
|
|
Тип
|
сборно-модульное
|
|
Высота основания (отметка пола буровой), м
|
8
|
|
Талевая система
|
|
|
Диаметр талевого каната, мм
|
35
|
|
Число струн талевой системы (оснастка)
|
10 (5х6)
|
|
Лебедка ЛБУ 37-1100Д
|
|
|
Расчетная мощность на входном валу, кВт
|
1100
|
|
Вертлюг УВ-320 МА
|
|
|
Грузоподъемность, тс (кН)
|
320 (3200)
|
|
Динамическая грузоподъемность (по A.P.I.), тс
|
200
|
|
Ротор Р-700
|
|
|
Расчетная мощность привода ротора, кВт
|
234
|
|
Диаметр отверстия в столе ротора, мм
|
700
|
|
Допускаемая статическая нагрузка, тс
|
500
|
|
Насос УНБТ-950 А
|
|
|
Мощность насоса, кВт
|
950
|
|
Максимальная подача, л/с
|
46
|
|
Максимальное давление (на выходе), МПа
|
32
|
|
Циркуляционная система
|
|
|
Общий полезный объем, м3
|
270
|
|
Количество ступеней очистки
|
4
|
