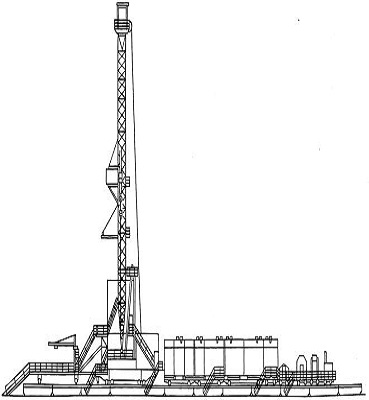

Буровая установка УРАЛМАШ 5000/320 ЭУК-Я
Буровая установка УРАЛМАШ 5000/320 ЭУК-Я предназначена для кустового бурения скважин на нефть и газ, с условной глубиной бурения 5000 метров в районах с умеренным климатом при температурах от -45oС до +40oС, при разработке месторождений с содержанием сероводорода менее 6%.
Оборудование состоит из следующих основных частей: вышечного блока, лебедочного блока, блоков перемещения и выравнивания, приемного моста со стеллажами, насосного блока, блока оборудования циркуляционной системы (ЦС), компрессорного блока, тиристорного блока, блока комплектного распредустройства.
Конструктивные особенности и преимущества буровой установки УРАЛМАШ 5000/320 ЭУК-Я
- Установка может бурить скважины на грунтах с низкой несущей способностью, при этом отпадает необходимость в укладке и нивелировании бетонных плит.
- Сроки разбуривания куста сокращаются за счет перемещения в пределах куста всего эшелона, включая вышечно-лебедочный блок с комплектом бурильных труб, установленных на подсвечниках.
- Центрирование и выравнивание вышечно-лебедочного блока осуществляется в процессе бурения.
- Оптимальный режим бурения выбирается за счет 100% регулируемого привода основных механизмов и применения регулятора подачи долота.
- Оборудование и персонал размещаются в утепленных укрытиях с обогревом.
- Электропривод лебедки обеспечивает торможение бурильных и обсадных колонн, механический дисковый тормоз работает только как стояночный и аварийный.
- Система управления главными механизмами выполнена на базе микропроцессорных контроллеров, что повышает надежность и снижает утомляемость бурильщика.
- Привод основных механизмов производится электродвигателями постоянного тока от промышленных сетей через комплектное тиристорное устройство в контейнер-ном исполнении.
- Транспортирование с куста на куст ведется крупными блоками на тяжеловозах, мелкими блоками - на трейлерах и агрегатами - на транспорте общего назначения.
- По требованию заказчика возможно изменение комплектации буровой установки.
Технические характеристики буровой установки УРАЛМАШ 5000/320 ЭУК-Я
|
допускаемая нагрузка на крюке (по ГОСТ 16293), тс
|
320
|
|
максимальная статическая нагрузка на крюке (по A.P.I.), тс
|
385
|
|
условная глубина бурения (БТ-114 мм), м
|
5000
|
|
длина бурильной свечи, м
|
25-27
|
|
тип привода
|
электрический
|
|
Вышка ВМА 45-320
|
|
|
тип
|
мачта 2-х опорная
|
|
высота вышки, м
|
45
|
|
Основание
|
|
|
тип
|
сборно-модульное
|
|
высота основания (отметка пола буровой), м
|
9,6
|
|
Талевая система
|
|
|
диаметр талевого каната, мм
|
35
|
|
число струн талевой системы (оснастка)
|
10 (5х6)
|
|
Лебедка ЛБУ 1100 ЭТ-3
|
|
|
расчетная мощность на входном валу, кВт
|
1100
|
|
Вертлюг УВ-320 МА
|
|
|
грузоподъемность, тс (кН)
|
320 (3200)
|
|
динамическая грузоподъемность (по A.P.I.), тс
|
200
|
|
Ротор Р-700
|
|
|
расчетная мощность привода ротора, кВт
|
370
|
|
диаметр отверстия в столе ротора, мм
|
700
|
|
допускаемая статическая нагрузка, тс
|
500
|
|
Насос УНБТ-950
|
|
|
мощность насоса, кВт
|
950
|
|
максимальная подача, л/с
|
46
|
|
максимальное давление (на выходе), МПа
|
32
|
|
Циркуляционная система
|
|
|
общий полезный объем, м3
|
320
|
|
количество ступеней очистки
|
|
