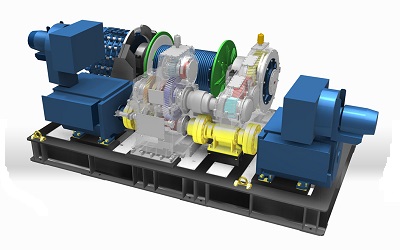

Буровые лебедки серии ЭТ
Буровые лебедки серии ЭТ - оригинальная разработка, представляющая собой размерный ряд лебедок грузоподъемностью от 125 до 500т, обеспечивающих эффективную работу по проведению спуско-подъемных операций и бурению.
Лебедки серии ЭТ имеют единую кинематическую схему и конструкцию, оснащены электроприводом постоянного тока, работающим по схеме "тиристорный преобразователь-двигатель".
Лебедки просты по устройству, компактны и их масса меньше лебедок с цепной трансмиссией.
Уникальная конструкция лебедок серии ЭТ позволяет отказаться от традиционных конструктивных элементов: цепной передачи, шинно-пневматических муфт, электромагнитного или гидродинамического тормоза, ленточного тормоза и рукоятки управления тормозом.
Конструктивные особенности и преимущества буровых лебедок серии ЭТ
- зубчатая трансмиссия позволяет получить на подъемном валу "тихую" и "быструю" скорости. "Быстрая" скорость - для подъема и спуска бу-рильной колонны и порожнего элеватора, "тихая" скорость предназначена для работы с обсадной колонной и ликвидации аварий.
- многофункциональный привод: электродвигатель привода лебедки обеспечивает не только подъем, но и регулируемый спуск бурильных и обсадных колонн и порожнего элева-тора до полной остановки и удержания в неподвижном состоянии; регулируемая подача долота на забой в режиме регулятора подачи долота; при отказах в сети основного электроснабжения двигатель способен произвести подъем бурильных труб, работая от дизельной электростанции мощностью 200 кВт.
- дисковой тормоз включает в себя 2 диска, 2 системы привода - рабочую и аварийную. Тормоз с приводом от рабочего цилиндра используется для фиксации в неподвижном состоянии. Износ колодок и дисков практически исключен.
- барабан: на барабане выполнена нарезка и предусмотрена защита реборд кольцевыми накладками из износостойкой стали.
- бесконтактные уплотнения: особая конструкция уплотнена не только исключает протекание масла наружу, но и проникновение пыли и влагт внутрь корпуса трансмиссии; в уплотнении отсутствуют изнашиваемые детали типа манжет.
- дистанционное управление создает комфортные условия труда. Все управление практически сводится к управлению рукояткой командоаппарата системы управления двигателем. Бурильщик может работать в положении "сидя".
Технические характеристики буровых лебедок серии ЭТ
|
Параметры / Модель
|
ЛБУ 600 ЭТ-3П
|
ЛБУ 600 ЭТ-3
|
ЛБУ 670 ЭТ-3
|
ЛБУ 900 ЭТ-3
|
ЛБУ 1100 ЭТ-3
|
ЛБУ 1500 ЭТ-3
|
|
Максимальная грузоподъемность, т
|
160
|
175
|
200 225
270 |
250 270
320 |
320
400 |
400
500 |
|
Расчетная мощность на входном валу, кВт
|
600
|
600
|
670
|
900
|
1100
|
1500
|
|
Диаметр талевого каната, мм
|
28
|
28
|
28
|
32
|
35
|
38
|
|
Число струн талевой системы (оснастка)
|
8 (4Х5)
|
8 (4Х5)
|
10 (5Х6)
12 (6Х7) |
10 (5Х6)
12 (6Х7) |
10 (5Х6)
12 (6Х7) |
10 (5Х6)
12 (6Х7) |
|
Число скоростей вращения подъемного ва-ла
|
2
|
2
|
2
|
2
|
2
|
2
|
|
Размеры подъемного барабана (диаметр / длина), мм
|
500/1190
|
500/1190
|
500/1190
|
600/1243
|
685/1373
|
760/1466
|
|
Диаметр тормозного диска, мм
|
730 и 1150
|
730
|
730
|
730
|
730
|
730
|
|
Тормозная система (основная)
|
приводной электродвигатель
|
|||||
|
Тормозная система (дополнительная)
|
тормоз дисково-колодочный пневматический для аварийной остановки и фиксации
|
|||||
|
Привод дополнительный
|
подъем и опускание вышки, аварийный подъем труб
|
|||||
|
привод от электродвигателя постоянного тока
|
привод от электродвигателя постоянного токас функциями РПД
|
|||||
|
Размеры: длина,мм x ширина,мм x высота,мм
|
3320 x 2935 x 2155
|
4160 x 2930 x 2155
|
4348 x 2930 x 2155
|
4365 x 3000 x 2185
|
4397 x 3216 x 2265
|
7816 x 3558 x 2422
|
|
Масса, кг
|
19930
|
20170
|
21000
|
22725
|
26310
|
40620
|
