Производитель: ООО "ВНИИБТ - Буровой инструмент"
Мультифазные насосные установки

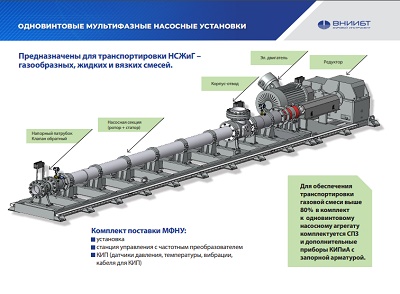

Винтовая мультифазная насосная установка предназначена для перекачки водо-газо-нефтяных смесей и абразивных растворов.
Основное применение данный тип насосов нашел на кустовых площадках и ДНС, где используется для повышения нефтяотдачи скважин и отгрузки товарной нефти.
Мультифазные насосные установки могут также применяться для:
- дозирования растворов;
- перекачки сублимированного ила, сточный, канлизационных вод; песчано-цементных растворов;
- для подачи бурового раствора на вибросита и пескоотделители и мн. др.
|
Шифр установки
|
У1НВ3-110.3.02.155
|
У2НВ4-110.3.02.155
|
У1НВ3-180.2.04.280
|
|
Компоновка
|
Горизонтальная, на раме
|
Вертикальная резервуарная
|
Горизонтальная, на раме
|
|
Длина, ширина, высота, мм
|
4200, 550, 700
|
4800-6800,450
|
6500,950,870
|
|
Масса, кг
|
800
|
470-550
|
2200
|
|
Длина статора, мм
|
1800 (900)
|
1800 (900)
|
1800 (900)
|
|
Dy присоединительных фланцев, мм
|
65
|
50
|
150
|
|
Давление максимальное, МПа
|
2 (0,5)
|
2 (0,5)
|
4 (1)
|
|
Требуемый крутящий момент, Нм
|
550
|
550
|
1500
|
|
Частота вращения приводного вала, об/мин
|
265
|
265
|
224
|
|
Подача, м3сут (л/с) при частоте вращения приводного вала 250 об/мин. и давлении 2МПа
|
390 (4,5)
|
390 (4,5)
|
550 (6,3)
|
|
Мощность электродвигателя, кВт
|
18,5
|
18,5
|
45
|
