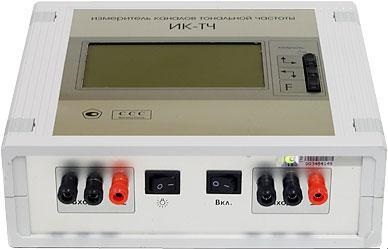

Измерители каналов тональной частоты ИК-ТЧ
Назначение
Измеритель каналов тональной частоты ИК-ТЧ предназначен для измерения следующих параметров:
- остаточного затухания
- частотной характеристики остаточного затухания;
- уровня сигнала;
- уровня невзвешенных и псофометрических шумов (МСЭ-Т О.41);
- защищенности сигнала от псофометрической мощности сопровождающих помех, включая искажения квантования (МСЭ-Т О.132);
- защищености от внятных переходных влияний
Измеритель соответствует ТУ 6657-003-44294296-00-ЛУ.
Измеритель ИК-ТЧ - функциональный аналог измерительных приборов П321(М); ИШС-НЧ и ИШК.
ИК-ТЧ зарегистрирован Госстандартом РФ в Госреестре средств измерений под № 17697-98. Сертификат RU.C.35.002.A №5445.
Сертификат соответствия Системы сертификации "Связь" № ОС/1-КИА-238 от 04.03.2002.
Область применения измерителя каналов тональной частоты ИК-ТЧ
Строительство и эксплуатация объектов связи.
Особенности изделия
Эпюры основных режимов работы. На экране жидкокристаллического графического индикатора отображается:
- текущее значение измеряемого параметра в цифровом виде;
- графическое отображение изменения параметра во времени;
- максимальное и минимальное значение параметра за время измерения (при измерении шума, кроме того, максимальное и минимальное отклонение с постоянной времени 0.1 с.);
- среднеквадратическое отклонение;
- частота измеряемого сигнала (при измерении гармонического сигнала);
- абсолютное время и время измерения данного параметра;
- установленные режимы измерения (входное сопротивление, точка подключения, время отсчета, частота и уровень передачи);
- быстрое изменение сигнала (эквивалент стрелочного прибора).
В режиме просмотра предоставляется возможность проведения оценки и анализа проведенного сеанса измерений. При этом отображается график изменения параметра во времени (за исключением ЧХ), в течение последнего цикла измерений. На экране отображается до 200 точек, если объем измерений состоит более чем из 200 точек, то просмотр осуществляется по кадрам. Максимальный объем измерения составляет 3600 точек (18 кадров по 200 точек).
ИК-ТЧ позволяет дистанционно измерять все выше перечисленные параметры контролируемого канала в соответствии с приказом Госкомсвязи России № 43. Дистанционное управление заключается в управлении прибором от ПЭВМ по стыку RS-232 под управлением программ, входящих в комплект поставки прибора. При дистанционном управлении оператор в диалоговом режиме с ПЭВМ выбирает требуемый режим измерения прибора, и после запуска на исполнение прибор производит заданные измерения. Количество измерений в заданном режиме не может превышать 3600. В процессе измерения оператор может читать данные из прибора по любому параметру, если измерения были произведены ранее. На экране ПЭВМ данные представляются в виде таблицы и графика.
Технические характеристики измерителяя каналов тональной частоты ИК-ТЧ
Генератор:
Выходное сопротивление: 600 Ом
Шаг установки частоты: 1 Гц
Затухание несогласованности симметричного выхода, не менее:
- на частоте 1020 Гц: 46 дБ
- в диапазоне частот 3003400 Гц: 30 дБ
Затухание асимметрии входных и выходных цепей, не менее: 46 дБ
Диапазон выходных уровней: 0-45 дБмО
Шаг установки уровней: 1 дБ
Относительные номинальные уровни: (-13; -3.5; 0) дБО
Основная погрешность установки уровня:
для уровня -10 дБмО:
- на частоте 1020 Гц: ± 0,1 дБ
- в диапазоне частот 3003400 Гц: ±0,2 дБ
для уровней 0-30 дБмО на частоте 1020 Гц: ± 0,2 дБ
для уровней -35-45 дБмО на частоте 1020 Гц: ± 0,4 дБ
Затухание нелинейности выходного сигнала с уровнем 0 дБм:
- для частоты 1020 Гц, не менее: 50 дБ
- в диапазоне частот 3003400 Гц по второй и третьей гармоникам, не менее: 40 дБ
Дополнительный выход с уровнем -10 дБм и частотой 1020 Гц
Погрешность уровня не более ±0,3 дБ
Приемник:
Входное сопротивление: 600 Ом и высокомное
Затухание несогласованности симметричного входа:
- на частоте 1020 Гц, не менее: 46 дБ
- в диапазоне частот от 300 до 3400 Гц, не менее: 30 дБ
Затухание асимметрии входных цепей: не менее 46 дБ
Затухание входных цепей (на частоте 50 Гц): не менее 50 дБ
Уровень шумов открытого входа (600 Ом) в широкой полосе: < 90 дБ
Затухание несогласованности:
- на частоте 1020 Гц: =" type="#_x0000_t75">46 дБ
- на остальных частотах: =" type="#_x0000_t75">30 дБ
Затухание асимметрии: =" type="#_x0000_t75">46 дБ
- при измерении шумов на частоте 50 Гц: =" type="#_x0000_t75">50 дБ
измерение уровня
Диапазон частот: 0.034 кГц
Тип детектора: квадратичный
Диапазон уровней (600 Ом): -80+10 дБО
Погрешность измерения уровня входного сигнала в диапазоне частот 3003400 Гц:
- в динамическом диапазоне 0 дБм-40 дБм: ±0,2 дБ
- в динамическом диапазоне 10 дБм и (-50-60) дБм: ±0,3 дБ
измерение частоты
Минимальный уровень измеряемого сигнала: 40 дБ
Разрешающая способность: 1 Гц
измерение остаточного затухания
Частота сигнала: 1020 Гц
Уровень входного сигнала: -10 дБмО
Основная погрешность, не более: ±0,1 дБ</>
измерение частотной характеристики остаточного затухания
Основная погрешность относительно значения на частоте 1020 Гц при измерении АЧХ, на дискретных частотах: 300, 403, 600, 803, 1020, 1603, 2000, 2403, 2800, 3400 Гц: ±0,1 дБ
измерение невзвешенного и псофометрического шума
Параметры фильтров для измерения псофометрических и невзвешенных шумов соответствуют: Рекомендации МСЭ-Т 0.41
Погрешность измерения невзвешенного и псофометрического шума в полосе канала ТЧ в диапазоне уровней -70+10 дБ: ±1 дБ
Диапазон уровней (600 Ом): -90+10 дБО
измерение защищенности сигнала от псофометрической мощности сопровождающих помех, включая искажения квантования
Частота входного сигнала: 1020 Гц
Диапазон входных уровней: -555 дБм
Предел: 1040 дБ
Погрешности измерения: ±1 дБ
измерение защищенности от внятных переходных помех
Частота сигнала: 1020 Гц
Диапазон измерений: (2060) дБ
Погрешность измерения, не более: ±1 дБ
измеритель позволяет дистанционно устанавливать требуемые параметры генератора:
Уровень с шагом 0,1 дБ в диапазоне 0-50 дБм
Частоту с шагом 1 Гц в диапазоне (3003400) Гц
Предусмотрено взаимодействие с ПЭВМ по стыку RS-232
Электропитание прибора осуществляется от сети переменного тока частотой 50( ±2,5) Гц и напряжением 220 В
По требованиям безопасности измеритель соответствует требованиям ГОСТ 26104, предъявляемым к изделиям класса А.
Габаритные размеры измерителя, не более: 225 х 87 х 213 мм.
Масса измерителя со шнуром питания не более: 1,8 кг
комплекта: 2,6 кг
