П - предварительное обезвоживание нефти
Г - глубокое обезвоживание нефти
С - обессоливание нефти

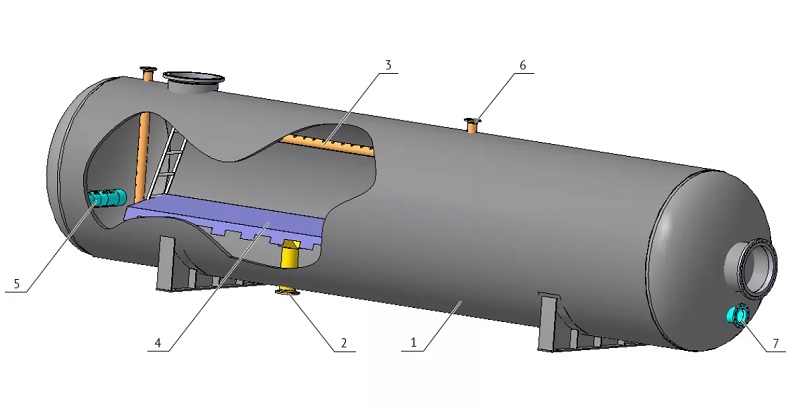

Пояснения к иллюстрации: 1 - корпус, 2 - ввод эмульсии, 3 - вывод нефти и газа, 4 - вывод воды, 5 - система вывода нефти и газа, 6 - система гидростатического распределения и коалесценции, 7 - патрубок вывода свободного газа
Применяются в системе нефтегазосбора в составе установок предварительного сброса воды и установок подготовки нефти.
Предназначен для:
- предварительного обезвоживания нефти, допускается содержание свободного газа (БУОН-П)
- глубокого обезвоживания нефти, допускается содержание свободного газа (БУОН-Г)
- обессоливания нефти (БУОН-С в комплекте с СПВ)
- первичной подготовки сбрасываемой воды
Аппараты отличаются:
- высокой технологической надежностью
- исключением влияния свободного газа на процесс обезвоживания нефти
- высоким качеством дренируемой воды
- при необходимости наличием систем депарафинизации и промывки
- возможностью нетрудоемкого освобождения аппарата от внутренних устройств при проведении ремонтных и профилактических работ
Технические характеристики аппарата обезвоживания нефти БУОН
|
Наименование параметра
|
Предварительное обезвоживание
|
Глубокое обезвоживание и обессоливание
|
||||||
|
Объем емкости аппарата, м3
|
Объем емкости аппарата, м3
|
|||||||
|
50
|
80
|
100
|
200
|
50
|
80
|
100
|
200
|
|
|
Производительность по жидкости, м3/сут
|
2500
|
4000
|
5000
|
9000
|
2000
|
3500
|
4500
|
6300
|
|
Температура рабочей среды, (°С)
|
18-30
|
40-70
|
||||||
|
Содержание воды в нефти на входе, %
|
более 30
|
менее 30
|
||||||
|
Содержание воды в нефти на выходе, %
|
1-10
|
0,5
|
||||||
|
Содержания нефти в воде на выходе, мг/л
|
20
|
до 100
|
||||||
|
Условия технологии процесса
|
с предшествующей обработкой деэмульгатором (без нагрева)
|
с предшествующей обработкой деэмульгатором (с нагревом); вводом пресной воды для БУОН-С
|
||||||
|
Комплектация
|
Площадка обслуживания, лестница, ответные фланцы, элементы крепления теплоизоляции, СПВ для БУОН-С
|
|||||||
Сертификаты для аппарата обезвоживания нефти БУОН
№РОСС RU.АЕ 56 ВО2792 действителен до 30.06.2007
Основные потребители аппарата обезвоживания нефти БУОН
ОАО "Оренбургнефть", ОАО "Самаранефтегаз", ПО "Коминефть", ООО "ЛУКОЙЛ-Пермь", ООО "ЛУКОЙЛ-Калининградморнефть", ОАО "Удмуртнефть", ЗАО "Богородскнефть", ОАО "Хантымансийск-нефтегазгеология",
ООО "ЛУКОЙЛ-ЭНЕРГОГАЗ"
Основные направления экспорта аппарата обезвоживания нефти БУОН
Йемен
